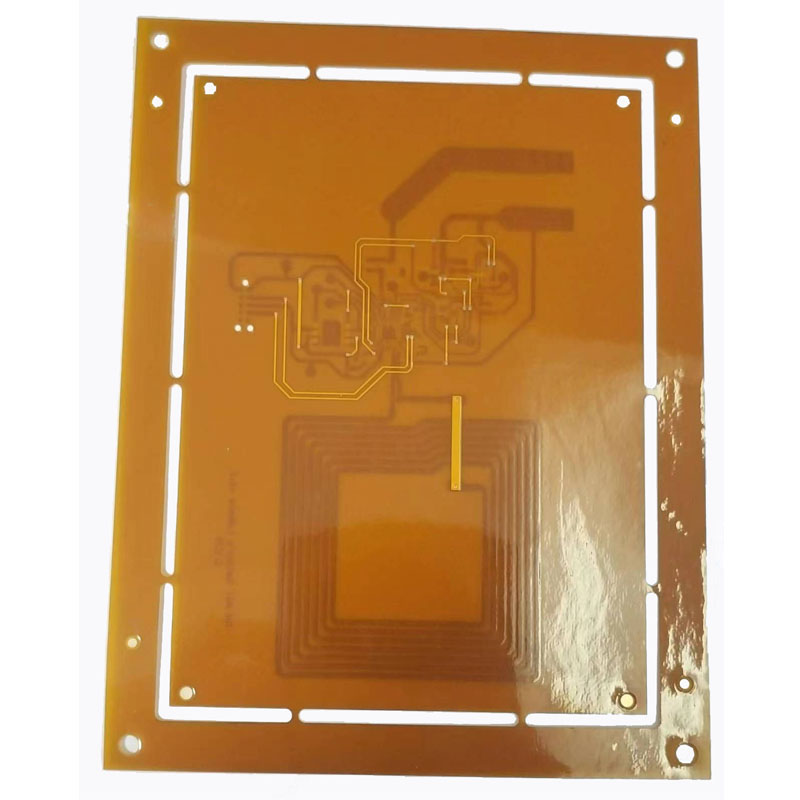

NFC數據讀取雙芯壓力傳感器線路板模塊產品概述

產品定義：

雙芯壓力組件化柔性線路板傳感器是一種電子傳感器，它由雙芯壓力組件和柔性線路板NFC線圈組成。這種傳感器主要用于檢測壓力，并通過NFC讀取檢測數據，可以廣泛應用于各種需要測量壓力的領域。

雙芯壓力組件是該傳感器的重要部分，它由兩個硅膠芯體組成，每個芯體上均布有電路圖樣。當受到外部壓力時，兩個芯體將發生形變，電路圖樣將根據形變情況產生相應的電信號。這些電信號經過處理后，可以轉換為壓力數據通過NFC輸出。

柔性線路板則是該傳感器的另一重要部分，它由柔性基板和布設在其上的電路圖樣組成。柔性基板可以適應各種復雜形狀的表面，使得傳感器可以方便地安裝到各種不同的設備或部件上。電路圖樣則是實現傳感器功能的關鍵部分，它可以接收來自雙芯壓力組件的電信號，并將其傳輸?shù)酵獠吭O(shè)備中進行處理和顯示。

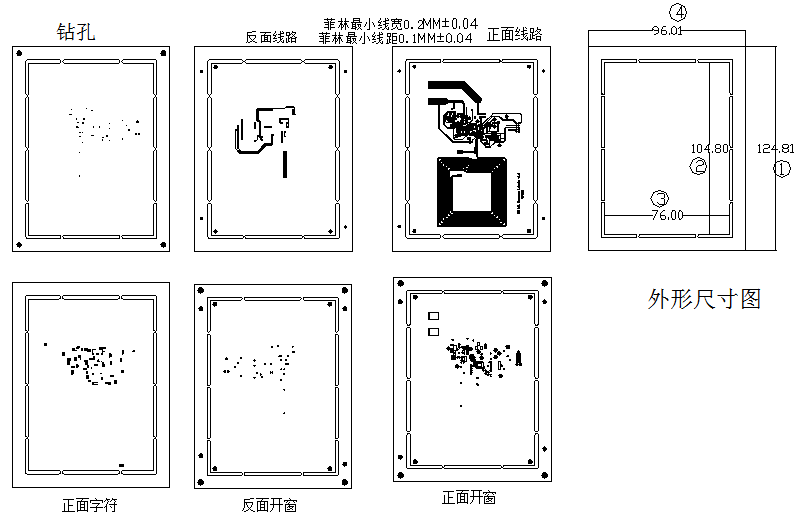

產品圖片：見分層圖

產品基本工藝流程：

 兩層柔性NFC組件化線路板生產——NFC性能測試——SMT（元件貼裝）——模塊功能測試

產品特色亮點：

1、靈敏度高：由于采用了雙芯壓力組件，使得傳感器具有較高的靈敏度，可以更準確地檢測壓力變化。

2、適應性強：柔性線路板可以適應各種復雜形狀的表面，使得傳感器可以方便地安裝到各種不同的設備或部件上。

3、可定制化：可以根據客戶的需求定制傳感器的尺寸、形狀和功能，滿足不同客戶的需求。

4、穩定性好：由于傳感器采用了硅膠材料和先進的生產工藝，使得其具有較好的穩定性和可靠性

產品應用：新型帶NFC的壓力傳感器

產品輸出相關報告：

《項目技術可行性分析報告》

《產品測試報告》

《線路板成品可靠性測試報告》

雙芯壓力傳感器NFC數據讀取組件化線路板模塊產品參數：

產品疊層結構：

產品孔：

最小金屬化孔徑：0.2±0.075mm；

最小非金屬化孔徑：1.0mm±0.05mm

產品線路：

最小線路寬度：0.2±0.03mm

最小線路間距：0.10±0.03mm

產品阻焊&字符：

IC手指開窗：3.24*0.65mm

字符絲印線寬：0.127*0.906mm

完成品相關尺寸：124.81*96.01mm

表面工藝：沉金

功能測試：測試開短路

可靠性測試：熱沖擊試驗，上錫測試，補強剝離強度測試

產品相關認證測試：
